Пневмоцилиндр SDA 80x20

Описание

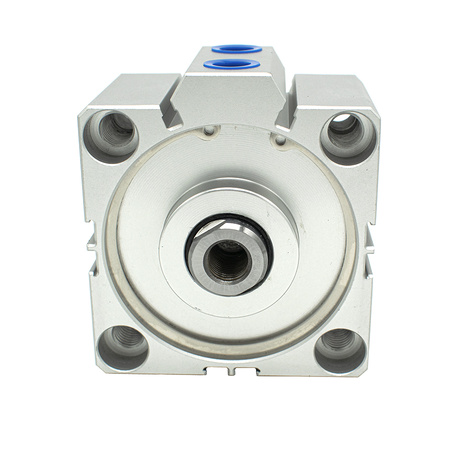

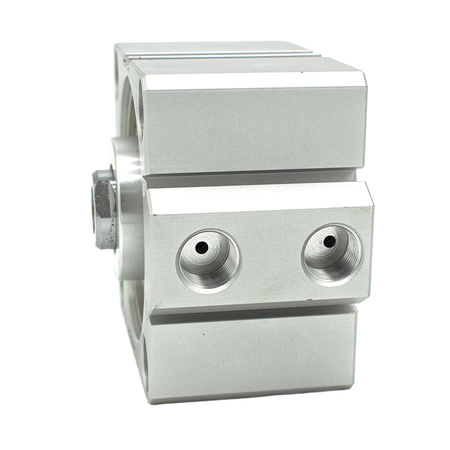

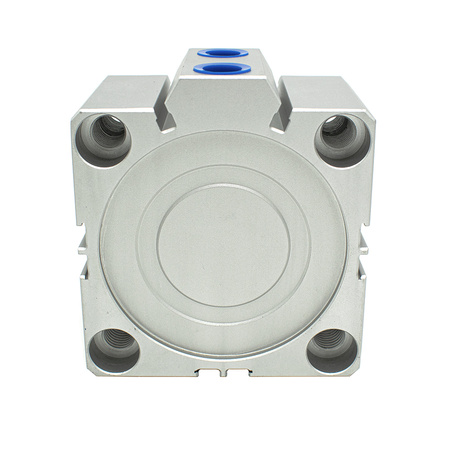

Пневмоцилиндр компактный SDA 80×20 (двойного действия)

Компактный пневмоцилиндр серии SDA с диаметром поршня 80 мм и ходом 20 мм. Модель предназначена для использования в пневматических системах, где критически важна экономия пространства без потери мощности и надежности . Устройство выполнено в корпусе из высококачественного алюминиевого сплава и предназначено для создания возвратно-поступательных движений в автоматизированных производственных линиях, упаковочном оборудовании и различных механизмах фиксации .

Основные преимущества

• Сверхтонкая конструкция: Минимальные габариты по сравнению со стандартными цилиндрами благодаря оптимизированной компоновке внутренних компонентов .

• Готовность к автоматизации: На внешней поверхности корпуса предусмотрены пазы для удобной установки магнитных датчиков положения (бесконтактных герконов), что позволяет интегрировать цилиндр в автоматизированные системы управления .

• Износостойкость и долговечность: Внутренняя поверхность гильзы подвергнута специальной обработке (анодирование), что повышает ее твердость и износостойкость. Высокое качество обработки поверхности штока и специальная смазка позволяют цилиндру работать десятки миллионов циклов без обслуживания, в том числе на несмазанном воздухе .

• Универсальность монтажа: Цилиндр спроектирован для работы в любом монтажном положении .

Конструктивные особенности

Цилиндры серии SDA отличаются укороченной длиной поршня и отсутствием регулируемого пневматического демпфирования, что позволило добиться минимальных размеров . Торможение поршня в конце хода осуществляется за счет эластичных демпфирующих колец .

Важно! Из-за конструктивной особенности (короткая направляющая втулка в передней крышке) при монтаже необходимо строго следить за соосностью приложения нагрузки и не допускать радиальных усилий на шток . Нагрузка должна быть направлена строго вдоль оси цилиндра.

Применение

Идеальное решение для механизмов фиксации, прижима, подъема и перемещения в условиях ограниченного пространства в следующих отраслях:

• Станкостроение и металлообработка

• Упаковочное и фасовочное оборудование

• Сборочные линии и конвейеры

• Пищевое оборудование (при использовании соответствующих материалов)

• Робототехнические комплексы

Для заказа уточняйте наличие магнитной вставки на поршне и необходимость приобретения крепежных элементов.

Артикул SDA 80x20 - без магнита для герконового датчика.
Артикул SDA 80x20 S - с магнитом для герконового датчика.
