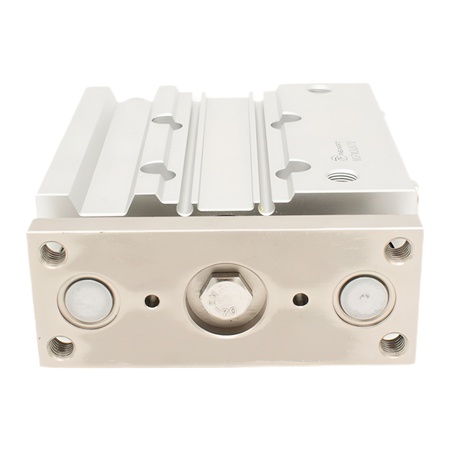

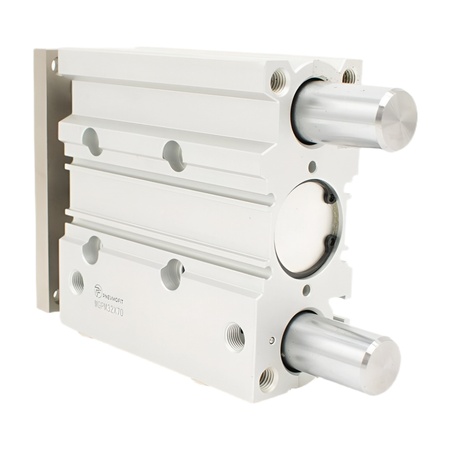

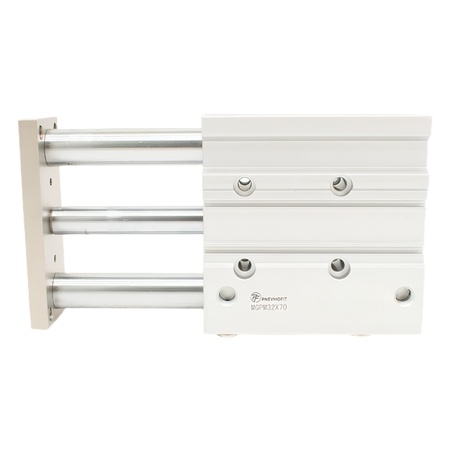

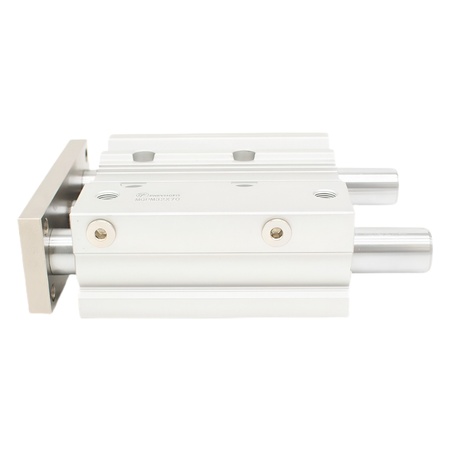

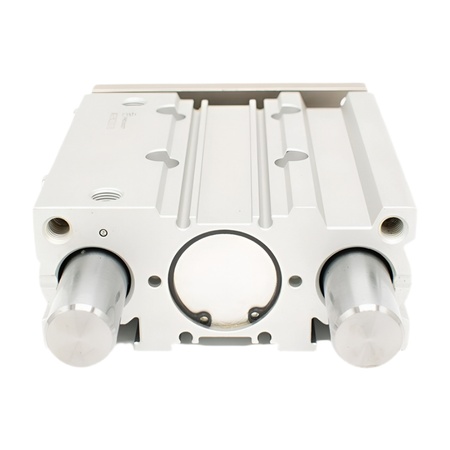

Пневмоцилиндр с направляющей MGPM32*70

Описание

Пневмоцилиндр с направляющей MGPM32*70 ПромАвтоматика предназначен для точного линейного перемещения рабочих узлов и оснастки. Диаметр поршня составляет 32 мм, ход — 70 мм. Модель применяется для подачи, позиционирования, прижима и перемещения деталей в системах промышленной автоматизации.

Направляющие для устойчивого движения

Направляющая конструкция повышает жёсткость подвижной платформы, воспринимает боковые нагрузки и уменьшает вероятность её проворачивания. На рабочую часть можно устанавливать захваты, упоры, прижимы и другие исполнительные элементы. Это особенно важно для механизмов, где требуется сохранить точность движения на увеличенном ходе.

Технические характеристики MGPM32*70

Пневмоцилиндр имеет двустороннее действие и односторонний шток из легированной стали. Корпус изготовлен из алюминиевого сплава, уплотнения — из NBR. Рабочее давление составляет от 1 до 9 бар, максимальное — 13,5 бар. Диапазон скоростей — 50–500 мм/с.

Привод рассчитан на очищенный сжатый воздух с тонкостью фильтрации 40 мкм и работу при температуре от −10 до +80 °C. Встроенный магнит позволяет установить датчик положения. Точность повторения — ±0,08°, присоединение — 1/8″, демпфирование — нерегулируемое.

Применение и подбор

Пневмоцилиндр MGPM32*70 применяется в упаковочных, сборочных, сортировочных и конвейерных линиях, а также в станочном и специальном оборудовании. При подборе рекомендуется учитывать требуемое усилие, габариты механизма, ход и способ крепления технологической оснастки.
