Пневмоцилиндр с направляющей MGPM32*200

Описание

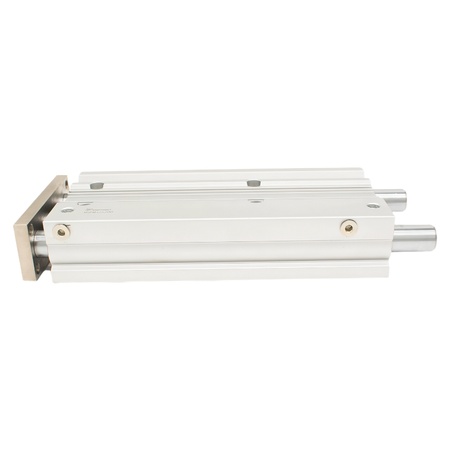

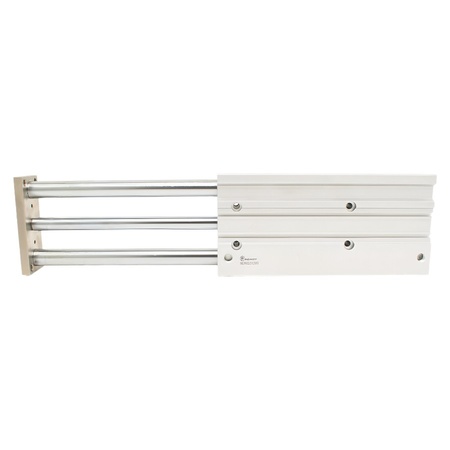

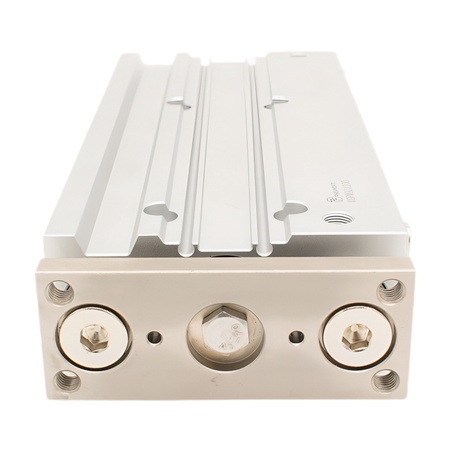

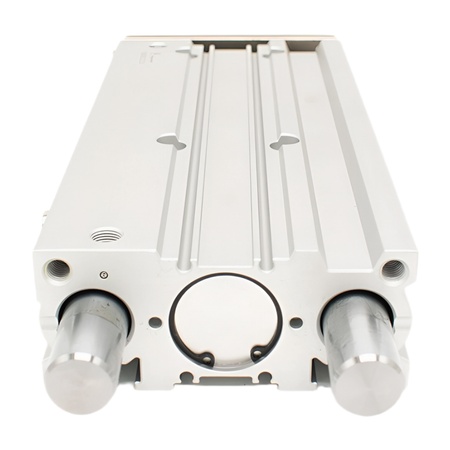

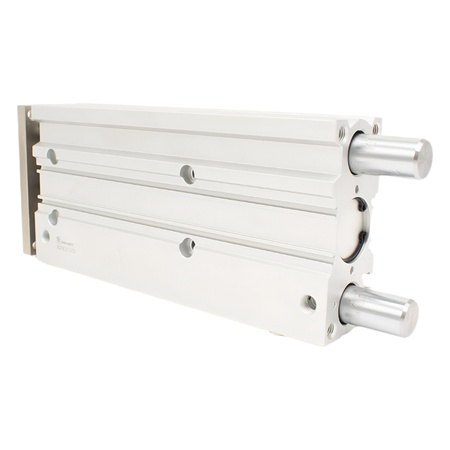

Пневмоцилиндр с направляющей MGPM32*200

Пневмоцилиндр с направляющей MGPM32*200 ПромАвтоматика предназначен для точного перемещения деталей, рабочих органов и технологической оснастки на ход до 200 мм. Диаметр поршня составляет 32 мм. Модель применяется в автоматизированных механизмах подачи, позиционирования, прижима и перемещения.

Устойчивое движение на длинном ходе

Направляющие повышают жёсткость подвижной платформы, воспринимают поперечные нагрузки и предотвращают проворачивание рабочего узла. Конструкция обеспечивает стабильное движение оснастки по всей длине хода и подходит для установки захватов, упоров, прижимов и других исполнительных элементов.

Технические характеристики MGPM32*200

Пневмоцилиндр имеет двустороннее действие и односторонний шток из легированной стали. Корпус выполнен из алюминиевого сплава, уплотнения — из NBR. Рабочее давление составляет от 1 до 9 бар, максимальное — 13,5 бар. Диапазон скоростей — 50–500 мм/с.

Привод рассчитан на очищенный сжатый воздух с тонкостью фильтрации 40 мкм и эксплуатацию при температуре от −10 до +80 °C. Встроенный магнит позволяет использовать датчик положения. Точность повторения — ±0,08°, присоединение — 1/8″, демпфирование — нерегулируемое.

Применение и подбор

Пневмоцилиндр MGPM32*200 используется в сборочных, упаковочных, сортировочных и конвейерных линиях, а также в станочном и специальном оборудовании. Перед покупкой рекомендуется сопоставить требуемое усилие, длину перемещения, габариты монтажной зоны и способ крепления оснастки с параметрами механизма.
