Пневмоцилиндр с направляющей MGPM32*150

Описание

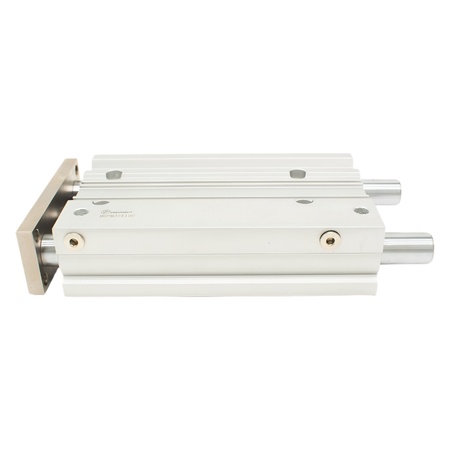

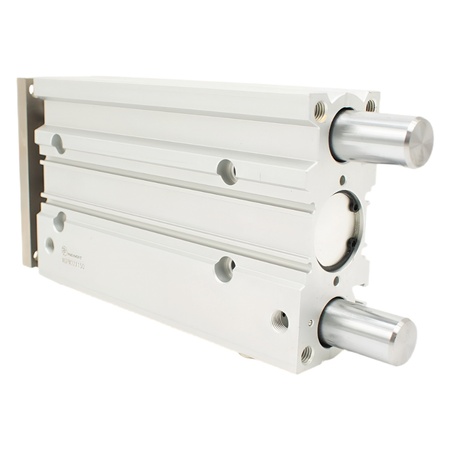

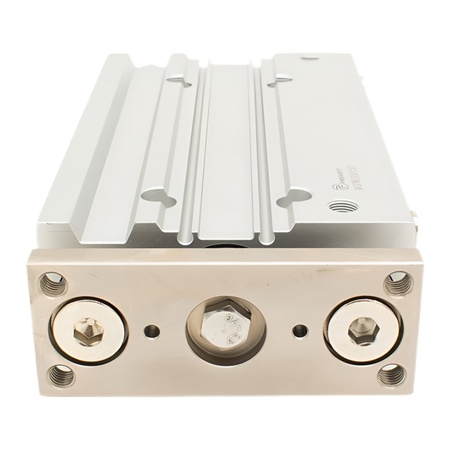

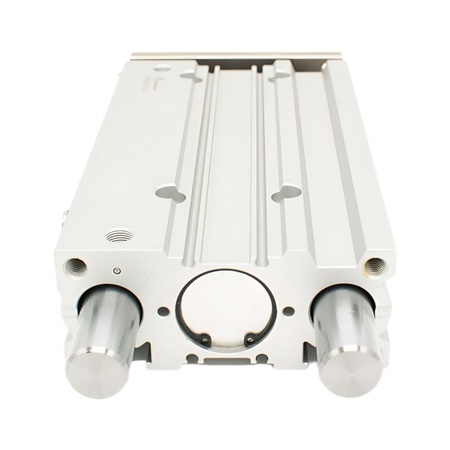

Пневмоцилиндр с направляющей MGPM32*150

Пневмоцилиндр с направляющей MGPM32*150 ПромАвтоматика предназначен для линейного перемещения деталей, рабочих узлов и технологической оснастки на увеличенный ход. Диаметр поршня составляет 32 мм, ход — 150 мм. Модель используется для операций подачи, прижима, перемещения и позиционирования в промышленной автоматике.

Точность на увеличенном ходе

Направляющие поддерживают рабочую платформу при движении, воспринимают поперечные нагрузки и предотвращают проворачивание подвижной части. Конструкция помогает сохранять стабильное положение установленной оснастки: захватов, упоров, прижимов и других исполнительных механизмов.

Технические характеристики MGPM32*150

Пневмоцилиндр имеет двустороннее действие и односторонний шток из легированной стали. Корпус изготовлен из алюминиевого сплава, уплотнения — из NBR. Рабочее давление составляет от 1 до 9 бар, максимальное — 13,5 бар. Диапазон рабочей скорости — 50–500 мм/с.

Привод рассчитан на очищенный сжатый воздух с тонкостью фильтрации 40 мкм и эксплуатацию при температуре от −10 до +80 °C. Встроенный магнит позволяет использовать датчик положения. Точность повторения — ±0,08°, присоединение — 1/8″, демпфирование — нерегулируемое.

Применение и подбор

Пневмоцилиндр MGPM32*150 применяется в упаковочных, сборочных, сортировочных и конвейерных линиях, а также в специальном и станочном оборудовании. При подборе важно учитывать необходимое усилие, длину хода, размеры монтажного пространства и способ крепления оснастки.
