Пневмоцилиндр с направляющей MGPM20*175

Описание

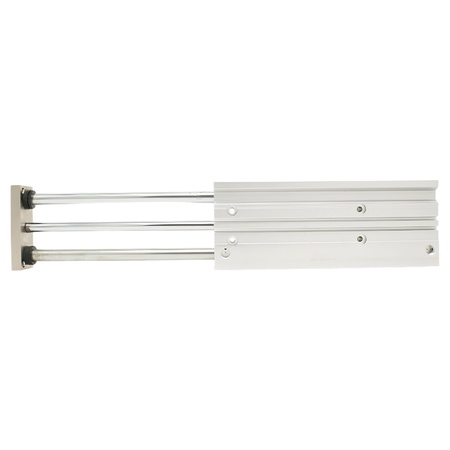

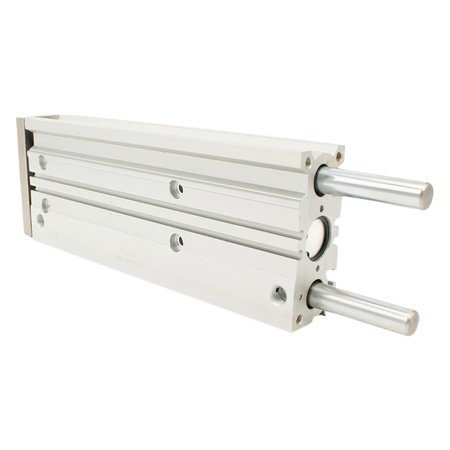

Пневмоцилиндр с направляющей MGPM20*175

Пневмоцилиндр с направляющей MGPM20*175 ПромАвтоматика предназначен для точного линейного перемещения деталей, рабочих узлов и технологической оснастки. Диаметр поршня составляет 20 мм, ход — 175 мм. Модель подходит для операций подачи, позиционирования, прижима и перемещения в системах промышленной автоматизации.

Стабильность при увеличенном ходе

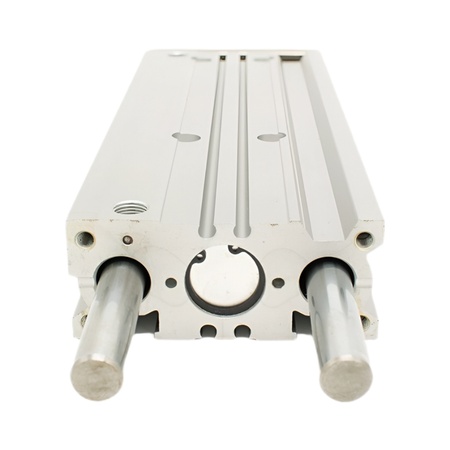

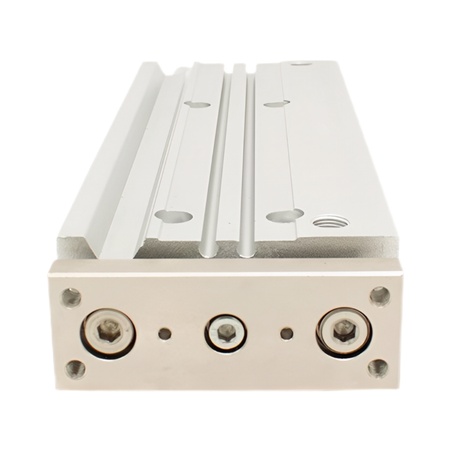

Направляющие повышают жёсткость подвижной платформы, воспринимают боковые нагрузки и предотвращают проворачивание каретки. Конструкция поддерживает точное положение рабочего узла при перемещении на длинный ход и удобна для крепления оснастки непосредственно на подвижной части.

Технические характеристики

Пневмоцилиндр MGPM20*175 имеет двустороннее действие и односторонний шток из легированной стали. Корпус выполнен из алюминиевого сплава, уплотнения — из NBR. Рабочее давление составляет от 1 до 9 бар, максимальное — 13,5 бар, рабочая скорость — 50–500 мм/с.

Привод рассчитан на очищенный сжатый воздух с тонкостью очистки 40 мкм и эксплуатацию при температуре от −10 до +80 °C. Встроенный магнит позволяет подключить герконовый датчик для контроля положения штока. Точность повторения — ±0,08°, присоединение — 1/8″, демпфирование — нерегулируемое.

Применение и заказ

Пневмоцилиндр MGPM20*175 применяется в сборочных, упаковочных, сортировочных и конвейерных линиях, станочном и специальном оборудовании. Перед заказом рекомендуется сверить ход, габариты, тип крепления и требования пневмосистемы с параметрами вашего механизма.
