Пневмоцилиндр с направляющей MGPM16*175

Описание

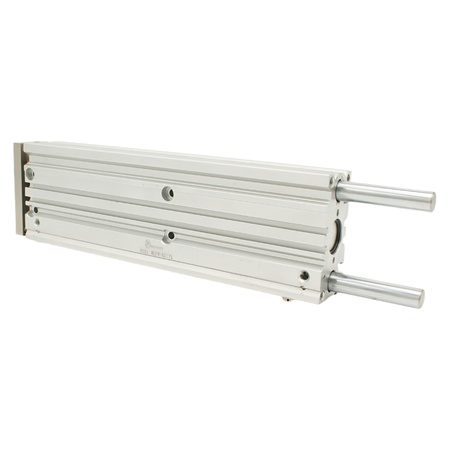

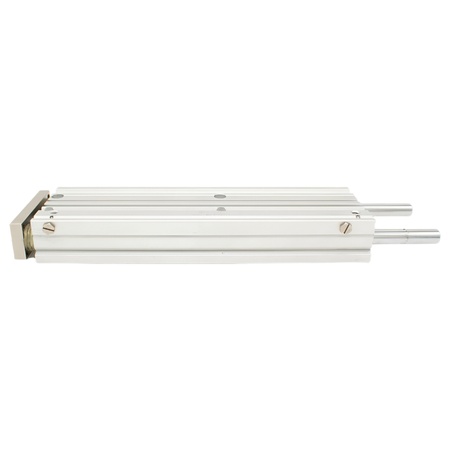

Пневмоцилиндр с направляющей MGPM16*175 ПромАвтоматика предназначен для точного линейного перемещения рабочих узлов, деталей и технологической оснастки. Диаметр поршня составляет 16 мм, ход — 175 мм. Модель подходит для операций подачи, позиционирования, прижима и перемещения в автоматизированном оборудовании.

Стабильная работа при длинном ходе

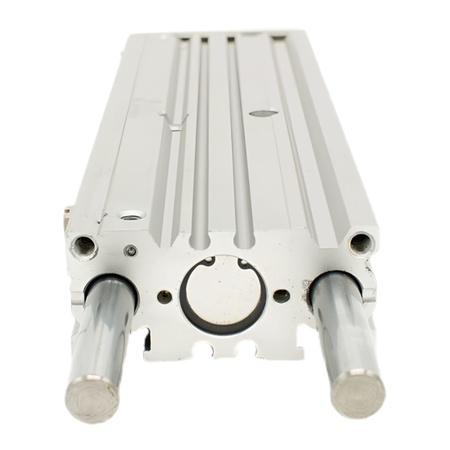

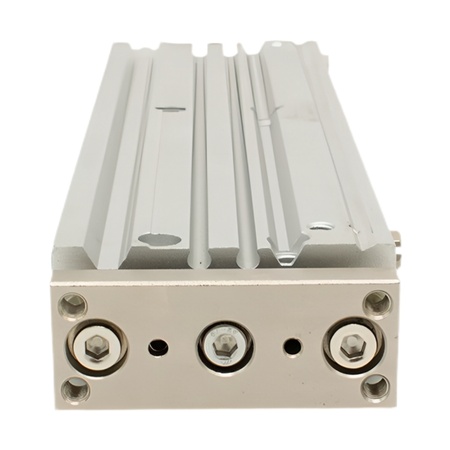

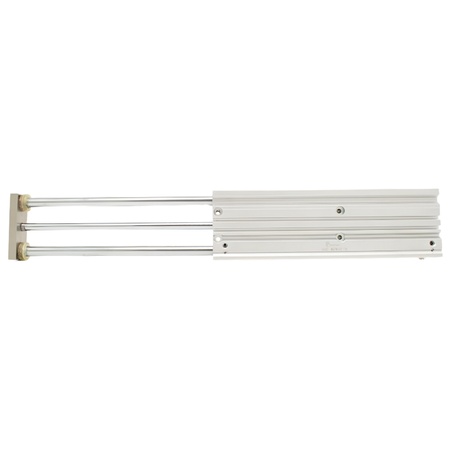

Направляющие повышают жёсткость подвижной платформы, воспринимают боковые нагрузки и предотвращают проворачивание каретки. Благодаря этому привод сохраняет устойчивое положение рабочего узла на всей длине хода и подходит для установки оснастки непосредственно на подвижную часть.

Технические характеристики

Пневмоцилиндр MGPM16*175 имеет двустороннее действие и односторонний шток из легированной стали. Корпус изготовлен из алюминиевого сплава, уплотнения — из NBR. Рабочее давление составляет от 1 до 9 бар, максимальное — 13,5 бар; рабочая скорость — 50–500 мм/с.

Привод рассчитан на очищенный сжатый воздух с тонкостью очистки 40 мкм и эксплуатацию при температуре от −10 до +80 °C. Встроенный магнит позволяет использовать герконовый датчик для контроля положения штока. Точность повторения — ±0,08°, присоединение — M5×0,8, демпфирование — нерегулируемое.

Применение и заказ

Пневмоцилиндр MGPM16*175 подходит для сборочных, упаковочных, сортировочных и конвейерных линий, а также станочного и специального оборудования. Перед заказом рекомендуется сверить ход, габариты, тип крепления и требования пневмосистемы с параметрами механизма.
