| Бренд | ПромАвтоматика |
| Артикул | PC 08-02 |
| Тип фитинга | прямой с наружной резьбой |
| Форма фитинга | I-образный |
| Материал цанги | POM (Полиформальдегид) |
| Резьба | коническая 55° |
| Диаметр 1, мм | 8 |
| Условный проход | 5 мм |
| Тип резьбы | R |
| Температура | от 0° до +60°С |
| Материал | Никелированная латунь |
| Наружная резьба | R1/4" |
| Рабочее давление | 0-1 МПа |
| Среда | Сжатый воздух |
| Тип соединения | наружная резьба и нажимное быстроразъемное (цанговое). |
| Тип трубки | полиуретан/нейлон |
| Материал уплотнения | NBR (Бутадиен-нитрильный каучук) |
| Макс. давление | 1.5 МПа |
| Соединение на входе | Наружная резьба |
| Соединение на выходе | Цанга |

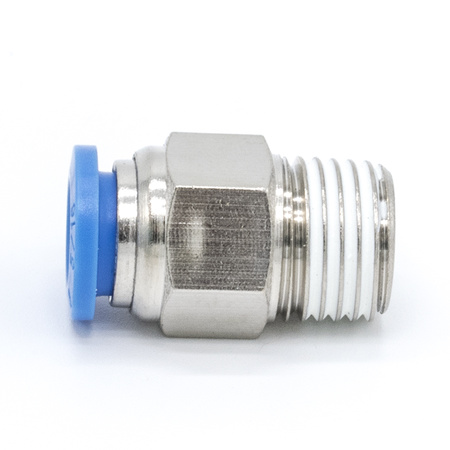

ПромАвтоматика PC 08-02 — прямой цанговый фитинг для подключения пневматической трубки с наружным диаметром 8 мм к оборудованию с резьбовым портом. Наружная коническая резьба R1/4 обеспечивает резьбовое присоединение, а цанговый узел позволяет установить трубку без инструмента.
Корпус из никелированной латуни, уплотнение NBR и нажимная втулка POM рассчитаны на работу в системах сжатого воздуха. Фитинг подходит для полиуретановых и полиамидных трубок и применяется при сборке и обслуживании пневматических линий промышленного оборудования.
Для подключения достаточно вставить ровно обрезанную трубку до упора и проверить её фиксацию лёгким натяжением. Чтобы отсоединить трубку, полностью сбросьте давление в системе, нажмите на втулку и извлеките трубку.

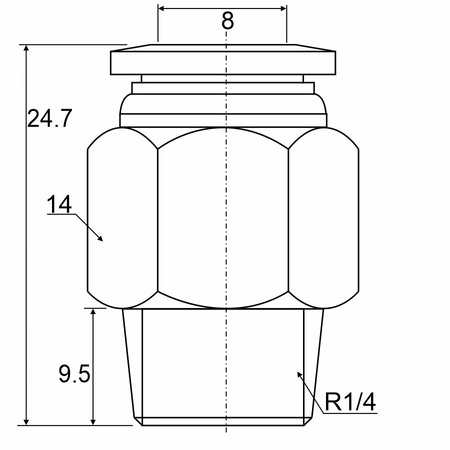

Рабочее давление — от 0 до 1,0 МПа (до 10 бар), температура — от 0 до +60 °C. Длина фитинга составляет 24,7 мм. Монтаж резьбовой части выполняется ключом 14 мм или внутренним шестигранником 5 мм.
Отрежьте трубку перпендикулярно её оси и удалите заусенцы. Вставьте трубку до упора и лёгким натяжением убедитесь, что она зафиксирована. Перед отсоединением полностью сбросьте давление в системе.
